Помещение под компьютерный томограф: от фундамента до приёмки поставщиком

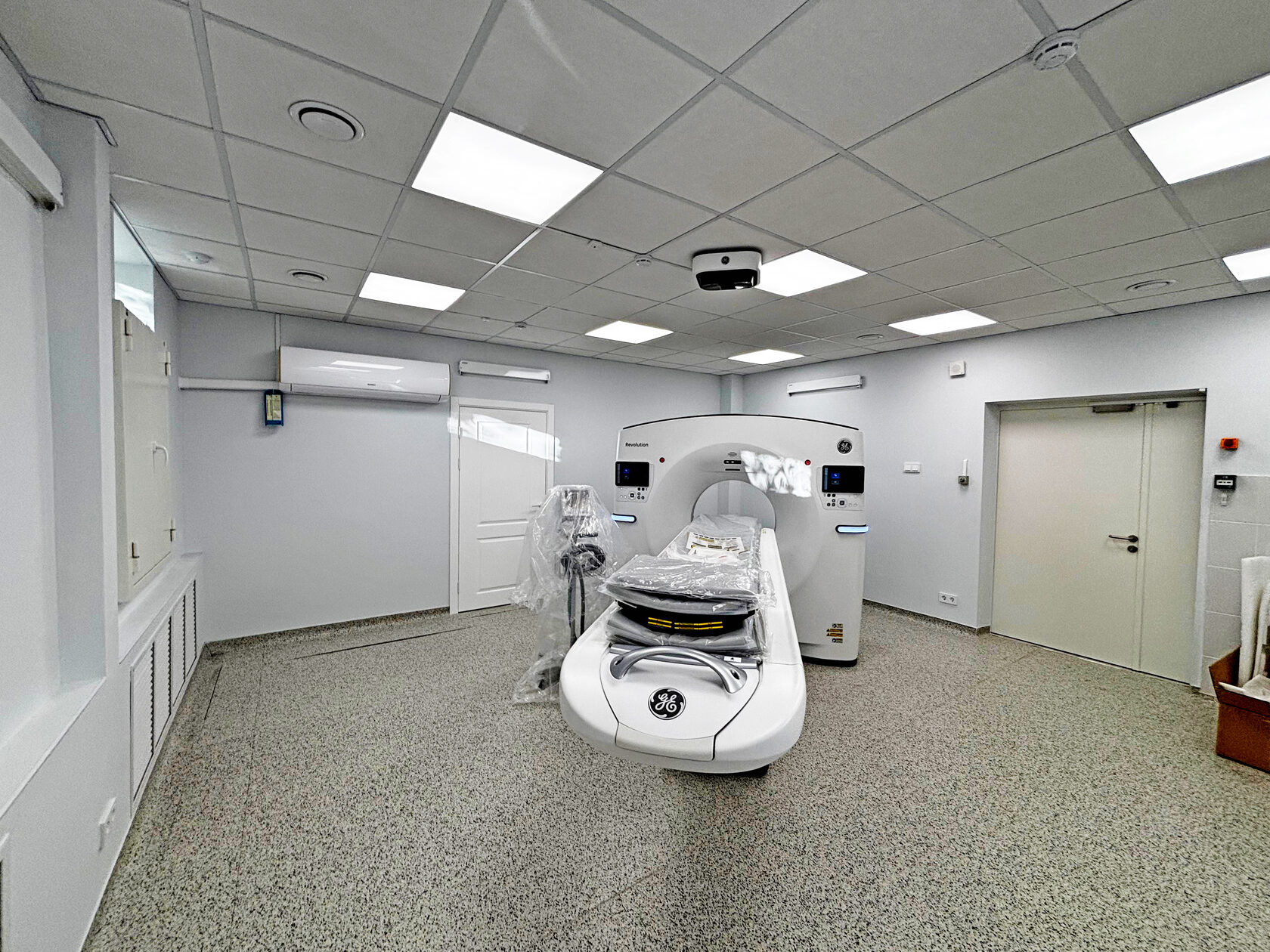

Подготовили диагностический кабинет к установке компьютерного томографа массой около 2,5 тонны. Под оборудование устроили отдельный фундамент, выполнили рентгенозащиту помещения и проложили силовую линию от подвала здания. Инженерные подключения вывели точно в точки, заданные производителем томографа. Для охлаждения оборудования установили основной и резервный кондиционеры, после завершения работ помещение прошло приёмку поставщиком.
Задача
Заказчику требовался диагностический кабинет под установку компьютерного томографа. Аппарат весит около 2,5 тонны и требует собственного фундамента с точным попаданием силовой линии и креплений в заданные проектом точки. Переносить расположение оборудования «по месту» нельзя.
По сравнению с ангиографической операционной это помещение проще: обычный потолок Armstrong, стандартные медицинские светильники, окрашенные стены. Архитектура чистой операционной не нужна. Но требования по рентгенозащите, тяжёлому оборудованию, отдельному фундаменту, мощному электроснабжению и охлаждению сохраняются полностью.
Решение
Под томограф устроили отдельный фундамент и заранее разметили границу между фундаментной плитой и обычной стяжкой. Стены и потолок закрыли рентгенозащитой с применением свинцовых и баритовых материалов, установили маркированное рентгенозащитное окно.
Для питания оборудования проложили от подвала силовую трассу длиной около 140 метров кабелем сечением 95 мм². В полу устроили кабельные каналы и лотки с выводами в точках, предусмотренных проектом производителя. Систему охлаждения сделали резервируемой: установили два кондиционера, каждый из которых рассчитан на самостоятельную работу при пиковой нагрузке томографа. После завершения отделки и инженерных работ помещение подготовили к технической приёмке поставщиком оборудования.
Ход работ
- 01Устройство отдельного фундамента под томограф
- 02Монтаж рентгенозащиты: стены, потолок, окно
- 03Прокладка силовой линии 95 мм² с трассой ~140 м
- 04Устройство кабельных каналов и лотков в полу
- 05Установка основного и резервного кондиционера
- 06Чистовая отделка: Armstrong, окраска, светильники
- 07Приёмка помещения поставщиком оборудования
Томограф начинают устанавливать только после полной приёмки помещения поставщиком. По чек-листу проверяется маркировка рентгенозащитного окна, состояние стен, мощность кондиционеров, расчётная освещённость, работа освещения, положение оборудования и соответствие элементов проекту. До прохождения приёмки монтаж аппарата не начинается.
